Dettagli:
|
NOME: | Video macchina di misurazione | Parola chiave: | Video sistema di misurazione |
---|---|---|---|
Meas.Accuracy: | μm (1.5+L/200) | Meas. Travel: | 300 x 200 x 200 millimetri |
CCD: | CCD di SONY di alta risoluzione CMOS | Risoluzione dell'esposizione: | scala assoluta di 0.01μm |
Modello di operazione: | Automatico | Ripetibilità: | 0.002mm |
Evidenziare: | Vmm video macchine di misurazione di visione,Macchine di misurazione del video di visione SP3020,Sistemi di visione di automazione Vmm dello PS 3020 |

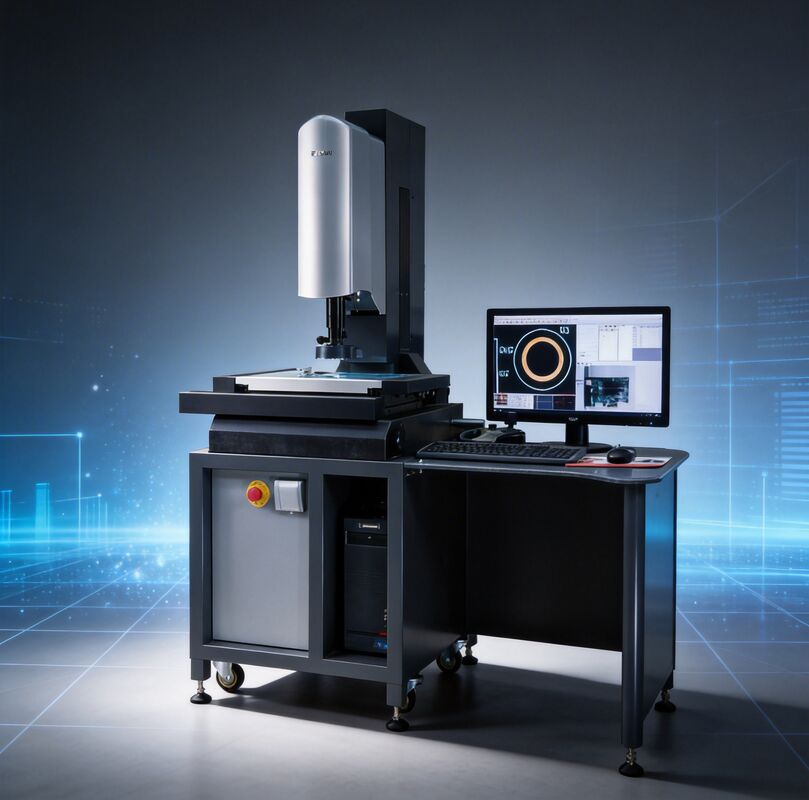

Macchine di misurazione automatiche del video di visione SP-3020 con 3 la scala lineare assoluta di asse 0.01μm
Applicazioni del dispositivo
La video macchina di misurazione 3020 SPARTANI è ampiamente usata in varia elettronica di precisione, la tecnologia del wafer, gli strumenti di taglio, la plastica, molle, timbranti le parti, connettori, le muffe, la copiatura militare e bidimensionale, disegnante, la realizzazione tecnica, la plastica del metallo, i bordi del PWB, la gomma conduttiva, la metallurgia delle polveri, le viti, le parti dell'orologio, i telefoni cellulari, l'industria farmaceutica, i dispositivi di fibra ottica, l'ingegneria automobilistica, lo spazio aereo, le università, istituti di ricerca scientifica ed altri campi hanno una vasta gamma di applicazioni.
Principio di funzionamento
Nel mettere un pezzo in lavorazione sulla tavola di lavoro, la sua immagine è catturata ed esportata al computer con la trasmissione o l'illuminazione di riflessione del dispositivo, poi usando le funzioni del software come il video, misurante insieme alla tavola di lavoro che traduce, la coordinata che si raccoglie, utente può prendere le misure come il cerchio, la linea, distanza al pezzo in lavorazione.
Caratteristica tecnica
Modello | SP-3020 | SP-4030 | SP-6050 |
Viaggio di misurazione (millimetri) | 300x200x200 | 400x300x250 | 600x500x300 |
Dimensione globale (millimetri) | 1200x720x1600 | 1250x900x1600 | 1350x1000x1850 |
Dimensione di vetro della Tabella di lavoro (millimetri) | 339x239x10 | 439x339x12 | 648x548x18 |
Peso (chilogrammi) | 280 | 410 | 1700 |
Max Table Load (chilogrammi) | 30 | 30 | 30 |
Accuratezza di misura (μm) | 1.5+L/200 | 2+L/150 | |
Ripetibilità (μm) | 2 | ||
Ingrandimento | Ingrandimento ottico 0.7-4.5X, ingrandimento 20-125X di immagine | ||
Risoluzione dell'esposizione di asse | 0.00001mm (0.01μm) | ||
Sistema di illuminazione | Otto aree sulla sorgente luminosa con il sistema di posizionamento di due laser | ||
Modello di operazione | Automatico, controllo dal topo, leva di comando o tastiera | ||
Lente | Zoom automatico, lente coassiale ottica del fuoco automatico | ||
Sistema di visione | Macchina fotografica globale ad alta definizione dell'otturatore di SONY CMOS |
Characterisitics
1. Le asce di X/Y/Z 3 della scala lineare assoluta è ricercata indipendente e sviluppato, con una risoluzione di fino a 0,01 μm
2. Zoom automatico del ciclo chiuso di alta precisione F3.
3. Lo speciale ha progettato il regolatore di moto della macchina di misurazione della visione facendo uso della trasmissione di Ethernet, che è sistema efficiente ed affidabile, può risolvere lo svantaggio della trasmissione instabile di USB.
4. Il sensore ad alta definizione di SONY CMOS dell'unità di elaborazione di immagine per assicurare l'immagine è chiaro e senza spalmare.
5. La sorgente luminosa su facendo uso di otto aree ha diviso il sistema di illuminazione di controllo indipendente e l'elemento luminescente facendo uso di basso attenuazione LED per prolungare vita lavorativa.
6. Il software multifunzionale di misura, i risultati di misura può essere uscita a DXF, alla parola, ad Excel, al PDF e ad altri formati.
Zoom automatico del ciclo chiuso di alta precisione F3
Combini con l'alta precisione, scala di alta risoluzione dell'anello sviluppata e progettato dalla lente del F3 di Easson, le risposte a circuito chiuso complete di posizione, comprendono la funzione d'accensione coassiale, l'immagine che l'errore multiplo di ripetizione causato dalla lacuna della trasmissione dell'ingranaggio si elimina per migliorare la ripetibilità della misura globale.
Una compensazione volumetrica di 21 ordine
La macchina di misura della visione di Easson utilizzata con il sistema di controllo della rete di serie dell'AR che è una compensazione volumetrica inclusa di 21 ordine, con la lettura lineare ultra ad alta velocità del codificatore e EAD incorporati (decodificatore assoluto della scala) permettono che il sistema di serie dell'AR usi la scala assoluta di alta precisione AS-80, fornendo l'alta precisione e la misura di alta risoluzione.
2D / misura multipla 3D
Easson tre serie delle macchine di misurazione della visione può cooperare con la sonda di alta precisione BRITANNICA di tocco di Renishaw per la misura multipla 2D/3D. La misura 3D della sonda può essere mescolata con la 2D misura del sistema della rappresentazione. Lo stesso sistema di coordinate è utilizzato per la misura la 2D/3D nella combinazione perfetta e facile.
