Introduzione al Prodotto

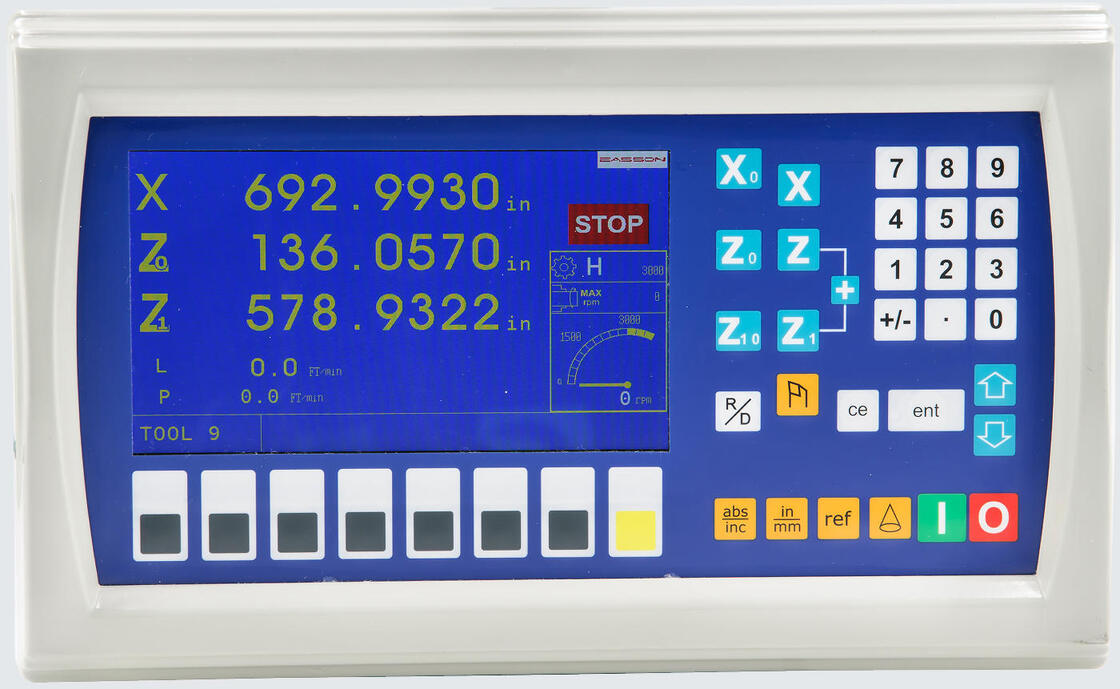

Il Sistema di Lettura Digitale per Tornio a Velocità Costante Easson ES-14B è un DRO LCD professionale progettato specificamente per applicazioni di tornitura di precisione preimpostata.
A differenza dei tradizionali lettori digitali che visualizzano solo la posizione dell'asse, l'ES-14B integra controllo della velocità del mandrino, monitoraggio della velocità di taglio superficiale lineare e feedback dell'encoder, consentendo all'operatore di mantenere condizioni di lavorazione ottimali durante le operazioni di tornitura.
Il sistema supporta il controllo della velocità superficiale costante (CSS), consentendo alla velocità del mandrino di regolare automaticamente in base al diametro del pezzo durante la lavorazione. Ciò garantisce che la velocità di taglio rimanga costante, migliorando la qualità della finitura superficiale e la durata dell'utensile.
Il DRO ES-14B emette un segnale di controllo 0-10V all'inverter del mandrino, consentendo la regolazione diretta della velocità di rotazione del mandrino sia per modalità di controllo automatico che manuale preimpostata.
Con le sue funzioni intelligenti specifiche per tornio come somma asse Z, memoria offset utensile e commutazione display raggio/diametro, l'ES-14B migliora significativamente l'efficienza di lavorazione e riduce gli errori dell'operatore.
Progettato per ambienti industriali, il sistema DRO è conforme agli standard EMC internazionali, garantendo un funzionamento affidabile nelle officine di macchine utensili.
Caratteristiche Principali
Controllo Velocità Superficiale Costante (CSS)
Il sistema di lettura digitale ES-14B regola automaticamente la velocità del mandrino in base al diametro attuale dell'asse X per mantenere una velocità di taglio costante durante le operazioni di tornitura.
Questa funzione migliora:
Tasti e Pulsanti Funzionali Principali
Controllo RPM Automatico e Manuale
Il DRO fornisce due modalità di controllo del mandrino:
Modalità RPM AUTO
La velocità del mandrino è controllata automaticamente in base alla velocità di taglio superficiale lineare preimpostata.
Modalità RPM MANUALE
La velocità del mandrino è controllata utilizzando la manopola di regolazione della velocità del DRO.
Questo flessibile sistema di controllo consente agli operatori di scegliere la modalità operativa più adatta a seconda del compito di lavorazione.
Controllo Inverter Mandrino 0-10V
L'ES-14B emette un segnale di controllo analogico 0-10V direttamente all'inverter del mandrino, consentendo un preciso controllo elettronico della velocità del mandrino.
Ciò consente una perfetta integrazione con i moderni sistemi di azionamento per tornio.
Visualizzazione Velocità di Taglio Superficiale Lineare
Il DRO visualizza direttamente la velocità di taglio lineare (m/min) durante la lavorazione, consentendo agli operatori di monitorare le condizioni di taglio in tempo reale.
Funzione di Somma Assi Z e Z1
Per torni di grandi dimensioni dotati di due scale longitudinali, l'ES-14B supporta la somma degli assi, consentendo di combinare le letture degli assi Z e Z1 e visualizzarle come un unico valore.
Ciò migliora l'accuratezza del posizionamento dell'utensile.
Applicazioni
Il sistema DRO a Velocità Costante ES-14B è ampiamente utilizzato in:
-
tornitura di precisione
-
officine di taglio metalli
-
produzione di stampi
-
lavorazione di componenti automobilistici
-
tornitura di componenti aerospaziali
-
produzione meccanica generale
Specifiche Tecniche
| Numero Modello |
ES14B CS |
| Numero assi |
Quattro Assi |
| Visualizzazione Assi |
1µm, 5µm |
| Ingresso Segnale |
Segnale in quadratura A / B |
| Alimentazione |
110 Volt - 220 Volt |
| Peso (kg) |
2.5 |
|
Ingresso massimo
|
2 MB Hz |
| Temperatura operativa |
0°C - 45°C |
| Temperatura di stoccaggio |
-40°C - 55°C |
| Umidità relativa |
≤ 95% |
| Ingressi |
2 o 3 encoder lineari |
| Standard EMC |
IEC61000-4-2 / GB / T 17799-2
IEC61000-4-4 / GB / T 17799-4
IEC61000-4-5 / GB / T 17799-5
|
Apparecchiature di test EMC
Per garantire che tutti i prodotti DRO Easson possano superare le specifiche standard EMC, disponiamo di un set completo di tester di immunità ESD per test EMC.
Test di Invecchiamento
Il test di invecchiamento può verificare se i processi, il design, i materiali e altri aspetti dei prodotti presentano difetti o meno. Possiamo utilizzare questo test per rivedere tempestivamente il design del prodotto al fine di migliorarne la qualità e la durata.
Sistema di Lettura Digitale
I parametri di base nell'ES-14B sono inclusi come segue:
| Centratura (1/2)Raggio / Diametro per ciascun asse |
| Visualizzazione Metrica / Pollici (mm / Inch) |
| Assoluto / Incrementale (ABS / INC) |
| Memoria Spegnimento (30 sotto-dati) |
| 199 sotto-dati |
| Memoria di Riferimento (REF) |
| Definizione Pin Porta di Controllo Segnale Easson CS DRO (DB9) |
Pin No.
| Nome Segnale |
Descrizione / Note |
Pin 1 |
| Inverter 10V |
Segnale inverter (+10V) |
Pin 2 |
| Inverter 0V |
Segnale inverter (0V / GND) |
Pin 3 |
| — |
Non utilizzato / Riservato |
Pin 6 |
| — |
Non utilizzato / Riservato |
Pin 6 |
| — |
Non utilizzato / Riservato |
Pin 6 |
| 5V (Sensore Interruttore RPM) |
Alimentazione +5V per sensore interruttore RPM |
Pin 7 |
| Sensore Hall |
Ingresso segnale sensore Hall |
Pin 8 |
| Segnale Marcia Alta / Bassa |
Segnale di controllo marcia alta/bassa |
Pin 9 |
| 0V (Massa Comune) |
Massa per sensore interruttore RPM e 0V H/L |
(due cavi segnale)Note / Note di Cablaggio |
Collegamento inverter:
-
Pin 6 e Pin 9Collegamento marcia alta/bassa:
-
Pin 6 e Pin 9Il DRO Easson CS supporta un sensore PNP normalmente aperto da 5V.
-
Pin 6, Pin 9, Pin 9Il DRO Easson CS supporta un sensore PNP normalmente aperto da 5V.
-
