Descrizione del prodotto:

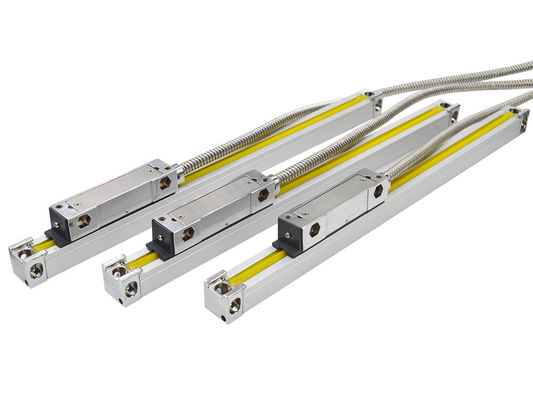

La linea di prodotti Encoder Lineari Ottici, in particolare il modello VS20, offre alta precisione e prestazioni affidabili per varie applicazioni industriali. Con una risoluzione del display che varia da 0,1 µm a 5 µm, questi encoder forniscono un'accuratezza eccezionale nella misurazione dei movimenti lineari. Il requisito di tensione DC5V garantisce la compatibilità con le comuni fonti di alimentazione, rendendo l'integrazione nei sistemi esistenti senza soluzione di continuità.

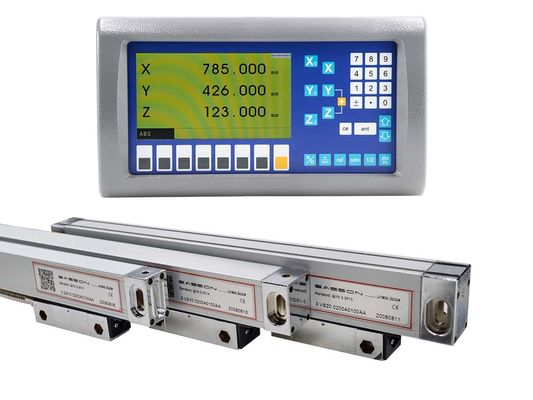

Progettati per l'uso con sistemi di lettura digitale a scala lineare, gli encoder lineari ottici forniscono un feedback preciso e in tempo reale sulla posizione e sullo spostamento. La tecnologia avanzata incorporata in questi encoder consente un monitoraggio e un controllo efficienti del movimento lineare, migliorando la produttività e la qualità complessiva nei processi di produzione.
Dotato di una classe di protezione IP67, l'encoder lineare a scala di vetro garantisce durata e resistenza all'ingresso di polvere e acqua, rendendolo adatto ad ambienti industriali esigenti. La robusta costruzione dell'encoder lineare di vetro fornisce un funzionamento affidabile anche in condizioni difficili, offrendo prestazioni e stabilità a lungo termine.
Il modello VS20 degli encoder lineari ottici è dotato di encoder lineari assoluti, che consentono un'accurata rilevazione della posizione senza la necessità di azzeramento o riferimento. Questa funzione semplifica l'installazione e il funzionamento, risparmiando tempo e fatica nelle applicazioni di automazione industriale e di lavorazione di precisione.
Sia che vengano utilizzati in macchine CNC, attrezzature di fresatura o altri macchinari che richiedono misurazioni lineari precise, gli encoder lineari ottici, con le loro versatili opzioni di risoluzione e il design robusto, si dimostrano un prezioso strumento per ottenere alta precisione e ripetibilità. La compatibilità con i sistemi di lettura digitale a scala lineare migliora ulteriormente l'usabilità e la funzionalità di questi encoder, fornendo soluzioni complete per il monitoraggio e il controllo della posizione.
Incorporando tecnologia all'avanguardia e componenti affidabili, gli encoder lineari ottici, in particolare il modello VS20, offrono una soluzione efficiente ed economica per i requisiti industriali più esigenti. La classe di protezione IP67 garantisce prestazioni affidabili in ambienti difficili, mentre le opzioni ad alta risoluzione soddisfano un'ampia gamma di applicazioni di precisione.
Caratteristiche:
- Nome del prodotto: Encoder Lineari Ottici
- Segnale di uscita: Analogico o Digitale
- Tipo di montaggio: Lineare
- Risoluzione encoder: 1 µm, 5 µm
- Lunghezza: 1300-3000 mm
- Temperatura operativa: 0-50 gradi Celsius
Parametri tecnici:
| Risoluzione encoder |
1 µm, 5 µm |
| Modello |
VS20 |
| Parola chiave |
Sistemi di lettura digitale a scala lineare |
| Applicazione |
Fresatrice, Tornio, Rettificatrice, Trapano |
| Garanzia |
13 mesi |
| Tensione |
DC5V |
| Classe di protezione |
IP67 |
| Segnale di uscita |
Analogico o Digitale |
| Risoluzione del display |
0,1 µm, 0,5 µm, 1 µm, 5 µm |
| Tipo di encoder |
Incrementale o Assoluto |
| |
VS10 |
VS11 |
VS12 |
VS13 |
VS20 |
VS21 |
VS22 |
VS23 |
| Standard di misurazione |
Scala di vetro - Passo del reticolo: 20 µm (0,02 mm) |
| Sistema di rilevamento ottico |
Sistema infrarosso trasmissivo: lunghezza d'onda 880 mm |
| Sistema di traslazione |
Sistema di supporto a cinque cuscinetti verticali |
| Risoluzione |
5 µm |
1 µm |
5 µm |
1 µm |
5 µm |
1 µm |
5 µm |
1 µm |
| Corsa di misurazione |
50-1200 mm |
Ogni 50 mm |
Non disponibile |
| 1300-3000 mm |
Non disponibile |
Ogni 100 mm |
| Precisione |
50-450 mm |
±3 µm - ±5 µm |
-- |
| 500-800 mm |
±10 µm |
±5 µm |
±10 µm |
±5 µm |
-- |
| 1050-2000 mm |
±10 µm |
±5 µm |
±10 µm |
±5 µm |
-- |
| 1300-3000 mm |
-- |
±10 µm/m |
| Ripetibilità |
2 µm (0,002 mm) |
| Isteresi |
3 µm (0,003 mm) |
| Protezione |
IP 53 |
| Alimentazione |
DC 5V ± 5% |
| Segnale di uscita |
TTL |
TTL |
422 |
422 |
TTL |
TTL |
422 |
422 |
Applicazioni:
Gli encoder lineari ottici EASSON sono perfetti per applicazioni che richiedono misurazioni precise e posizionamento accurato. Sono comunemente utilizzati in settori come la produzione, l'automazione, la lavorazione CNC e il controllo qualità. Gli encoder sono ideali per compiti in cui i sistemi di lettura digitale a scala lineare sono essenziali.
Con risoluzioni dell'encoder di 1 µm e 5 µm, gli encoder lineari ottici EASSON forniscono dati di misurazione affidabili e coerenti. Gli encoder sono particolarmente utili in scenari in cui sono necessari encoder lineari assoluti per garantire risultati accurati e ripetibili.
Gli encoder lineari ottici EASSON sono anche ben adatti per ambienti in cui la protezione da polvere e acqua è fondamentale. Con una classe di protezione IP67, questi encoder possono resistere a condizioni di lavoro difficili mantenendo le loro prestazioni.
I clienti interessati all'acquisto degli encoder lineari ottici EASSON possono beneficiare dei termini flessibili offerti. La quantità minima d'ordine è di 1 pezzo e la capacità di fornitura è fino a 1000 pezzi al mese. Gli encoder sono dotati di una garanzia di 13 mesi, garantendo tranquillità agli acquirenti.
Per quanto riguarda l'imballaggio e la consegna, gli encoder lineari ottici EASSON sono accuratamente imballati in cartoni e possono essere consegnati entro tre-cinque giorni. I termini di pagamento del 100% T/T prima della spedizione semplificano il processo di acquisto per i clienti.
