Dettagli:
|
| Marca: | Easson | Nome: | Sistema di Dro per la fresatrice |
|---|---|---|---|
| Parola chiave: | Lettura di Easson Digital | Modello: | GS20 |
| Risoluzione: | 0.005mm | lunghezza: | 1300-3000mm |
| Alimentazione elettrica: | CC 5V | Segnale in uscita: | TTL |
| Evidenziare: | Scale lineari di Easson della lettura di Digital,scala lineare di 3000mm Easson,scala lineare di misurazione di 3000mm Easson |
||

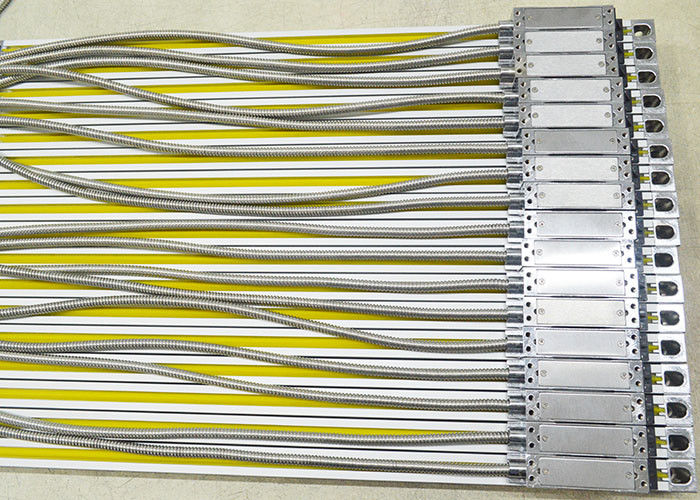

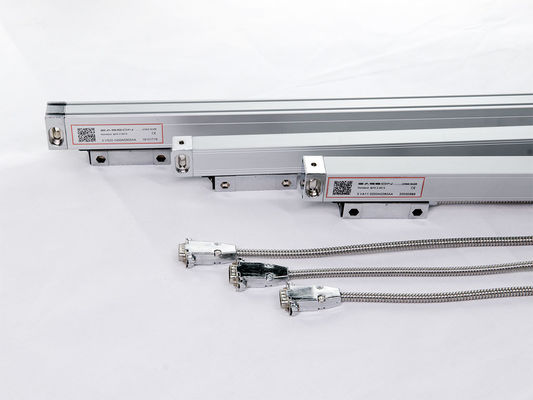

Scala lineare di misurazione di Easson della lettura della lettura 1300-3000mm Digital di Dro
Specificazione di prodotto
| GS10 | GS11 | GS12 | GS13 | GS20 | GS21 | GS22 | GS23 | GS30 | GS31 | GS32 | GS33 | ||
| Norma di misurazione | Scala di vetro - periodo grattare: 20μm (0.02mm) | ||||||||||||
| Sistema di rilevazione ottico | Sistema infrarosso Transmissive: lunghezza d'onda 880mm | ||||||||||||
| Sistema di magazzino dia | Sistema di supporto verticale di cinque cuscinetti | sistema di supporto dei cuscinetti 45° cinque | Sistema di supporto verticale di cinque cuscinetti | ||||||||||
| Risoluzione | 5μm | 1μm | 5μm | 1μm | 5μm | 1μm | 5μm | 1μm | 5μm | 1μm | 5μm | 1μm | |
| Viaggio di misura | 100-1200mm | Ogni 50mm per spec. di lunghezza. | Non disponibile | Ogni 50mm per spec. di lunghezza. | |||||||||
| 1300-3000mm | Non disponibile | Ogni 100mm per spec. di lunghezza. | Ogni 50mm per spec. di lunghezza. fino a 500mm | ||||||||||
| Accuratezza | 100-450mm | ±8μm | ±5μm | ±8μm | ±5μm | -- | ±8μm | ±5μm | ±8μm | ±5μm | |||
| 500-800mm | ±10μm | ±8μm | ±10μm | ±8μm | -- | -- | |||||||
| 1050-2000mm | ±15μm | ±12μm | ±15μm | ±12μm | -- | -- | |||||||
| 1300-3000mm | -- | ±25μm | -- | ||||||||||
| Ripetibilità | 2μm (0.002mm) | ||||||||||||
| Hystersis | 3μm (0.003mm) | ||||||||||||
| Protezione | IP 53 | ||||||||||||
| Alimentazione elettrica | ± 5% di CC 5V | ||||||||||||
| Segnale in uscita | TTL | TTL | 422 | 422 | TTL | TTL | 422 | 422 | TTL | TTL | 422 | 422 | |
Dimensioni dell'installazione
Serie GS10/GS11/GS12/GS13
Serie GS20/GS21/GS22/GS23
Serie GS30/GS31/GS32/GS33
Interfaccia del connettore
DSUB 9PIN
| PIN | TTL | 422A | ||
| Segnale | Cavo | Segnale | Cavo | |
| 1 | — — | — — | A | Giallo |
| 2 | 0V | Arancia | 0V | Bianco |
| 3 | — — | — — | B | Rosso |
| 4 | Terra | Terra | Terra | Terra |
| 5 | — — | — — | R | Nero |
| 6 | Giallo | Verde | ||
| 7 | 5V | Rosso | 5V | Brown |
| 8 | B | Verde | B | Blu |
| 9 | R | Brown | R | Grigio |
BACCANO 7PIN
| PIN | Cavo | TTL |
| 1 | Arancia | 0V |
| 2 | — — | — — |
| 3 | Giallo | |
| 4 | Verde | B |
| 5 | Rosso | 5V |
| 6 | Brown | R |
| 7 | Terra | Terra |
| Caso | Terra | Terra |
Descrizione di prodotto
Sistema di misurazione ottico avanzato
I movimenti capi di lettura lungo la piccola ferrovia di guida di attrito del vetro stridente. La testa indicare è collegata alla struttura di montaggio esterna attraverso un accoppiamento. L'accoppiamento può compensare l'errore di allineamento inevitabile fra il righello di vetro stridente e la ferrovia della macchina utensile
Doppia progettazione delle guarnizioni
L'alloggio di alluminio del righello stridente lineare incluso efficacemente protegge il righello, la testa di esame e la ferrovia di guida stridenti da polvere, dai chip e dal liquido di taglio. Il labbro di sigillatura elastico che spinge automaticamente tiene l'alloggio ha sigillato.
Calibratura 100% del laser
Easson ogni codificatore lineare è rigoroso subito calibrato dal nostro interferometro laser interno e può fornire le relazioni sull'esperimento di accuratezza per assicurare la qualità del prodotto e la tracciabilità di qualità.
Rapporto di accuratezza

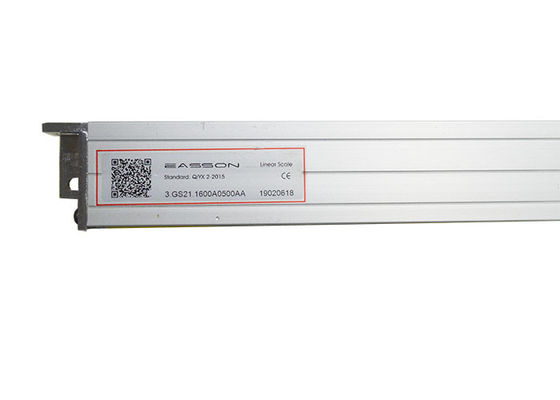

Ogni scala lineare è stampata con un codice di QR, che è conveniente affinchè gli utenti osservi il rapporto di accuratezza dell'ispezione di fabbrica.
FAQ
1. Chi siamo?
Easson è un produttore in progettazione & strumento di misura fabbricante di precisione per più di 20 anni. Quali la video macchina di misurazione, il proiettore di profilo ottico, il contatore (DRO), il codificatore lineare e la scala di vetro.
2. Come possiamo garantire la qualità?
Stiamo implementando il sistema della qualità totale (TQM) alla nostra fabbrica in Cina più di 20 anni. Controllo rigoroso dei processi di produzione ed annotazioni di qualità e trainning del lavoro, anche prova di invecchiamento dei prodotti ecc… Tutto questo per assicurare sempre l'assicurazione di qualità per essere implementatoe in tutto tutti i processi di produzione.
3. Termine di consegna
L'ordine dei trasporti via mare è normalmente dei 30 giorni dopo ricevere il comfirmation di ordine, la piccola quantità per l'aereo da trasporto è a disposizione per spedire in qualunque momento.
4. Termine di pagamento
: Il normale accetta il pagamento di 100% T/T, per altri termini di pagamento, benvenuto per contattare per la discussione.
