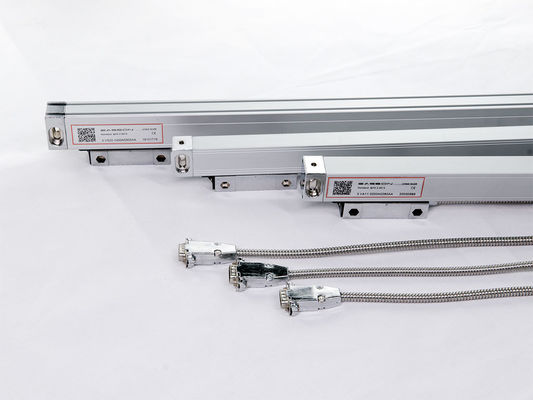

Descrizione del prodotto:
La linea di prodotti Optical Linear Encoders offre soluzioni di misurazione ad alta precisione per varie applicazioni industriali, particolarmente adatte per l'uso con sistemi di lettura digitale a scala lineare.
Il modello VS20, dotato di avanzata tecnologia di codifica incrementale, garantisce un feedback di posizione accurato e affidabile per una migliore efficienza operativa.

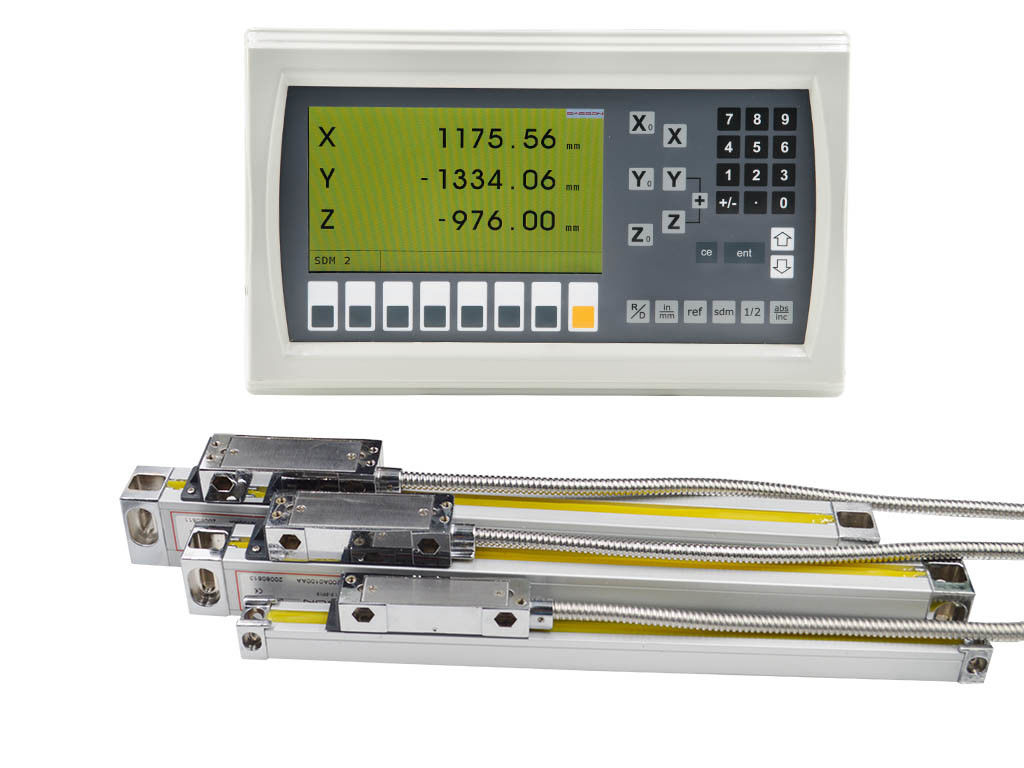

Progettati per il montaggio lineare, gli encoder ottici lineari sono compatibili con i sistemi di lettura digitale a scala lineare, rendendoli ideali per applicazioni che richiedono misure lineari precise.Il modello VS20, in particolare, è un'opzione versatile che offre prestazioni eccezionali in una varietà di impostazioni.
Con una robusta classe di protezione IP67, gli encoder lineari ottici offrono durata e affidabilità in ambienti difficili.e esposizione all'acqua, rendendoli adatti a una vasta gamma di applicazioni industriali.
Inoltre, i codificatori lineari ottici sono disponibili in una gamma di pesi lordi, da 4 a 12 kg, offrendo flessibilità nell'installazione e nell'integrazione in diversi sistemi.Questa versatilità li rende una scelta pratica per vari impianti industriali che richiedono capacità di misurazione lineare precise.

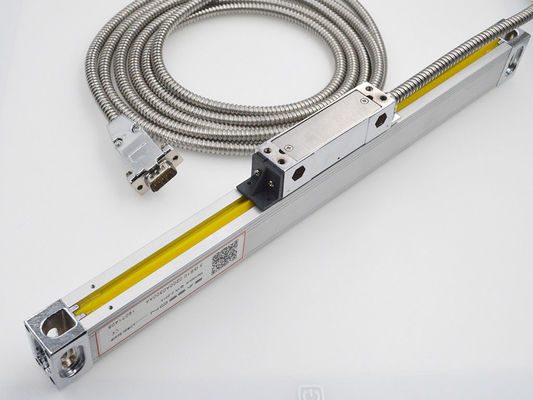

Gli encoder lineari ottici utilizzano la tecnologia Glass Scale Linear Encoder per fornire un feedback di posizione ad alta risoluzione, consentendo una misurazione precisa e accurata dei movimenti lineari.Ciò garantisce che gli encoder possano soddisfare i requisiti esigenti delle applicazioni industriali che si basano su un posizionamento lineare preciso.
Nel complesso, i codificatori lineari ottici, con la loro tecnologia di codificazione incrementale e la compatibilità con i sistemi di lettura digitale a scala lineare,offrire una soluzione affidabile ed efficiente per le esigenze di misurazione industrialeIl modello VS20, in particolare, si distingue per le sue elevate prestazioni, la sua durata e la sua versatilità.rendendolo una scelta preferita per le applicazioni che richiedono precisione e affidabilità nella misurazione lineare.
Caratteristiche:
- Nome del prodotto: codificatori lineari ottici
- Tipo di montaggio: lineare
- Temperatura di funzionamento: 0-50 gradi Celsius
- Parole chiave: sistemi di lettura digitale a scala lineare
- Garanzia: 13 mesi
- Applicazione: mulino, tornio, macina, perforazione
Parametri tecnici:
| Segnale di uscita |
Analogo o digitale |
| Distanze |
1300-3000 mm |
| Risoluzione del codificatore |
1 μm, 5 μm |
| Classe di protezione |
Protezione IP67 |
| Tipo di montaggio |
Lineare |
| Modello |
VS20 |
| Applicazione |
Fabbricazione a partire da prodotti della voce 8528 |
| Risoluzione della schermata |
0.1μm, 0,5μm, 1μm, 5μm |
| Voltaggio |
DC5V |
| Peso lordo |
4-12 kg |
| VS10 |
VS11 |
VS12 |
VS13 |
VS20 |
VS21 |
VS22 |
VS23 |
| Norma di misura |
Scala di vetro - periodo di griglia: 20 μm (0,02 mm) |
| Sistema di rilevamento ottico |
Sistema infrarosso trasmissivo: lunghezza d'onda 880 mm |
| Sistema di porta-slide |
Sistema di supporto verticale a cinque cuscinetti |
| Risoluzione |
5 μm |
1 μm |
5 μm |
1 μm |
5 μm |
1 μm |
5 μm |
1 μm |
| Viaggio di misura |
50-1200 mm |
Ogni 50 mm |
Non disponibile |
| 1300-3000 mm |
Non disponibile |
Ogni 100 mm |
| Accuratezza |
50-450 mm |
±3μm - ±5μm |
- Non lo so. |
| 500-800 mm |
± 10 μm |
± 5 μm |
± 10 μm |
± 5 μm |
- Non lo so. |
| 1050-2000 mm |
± 10 μm |
± 5 μm |
± 10 μm |
± 5 μm |
- Non lo so. |
| 1300-3000 mm |
- Non lo so. |
± 10 μm/m |
| Ripetibilità |
2 μm (0,002 mm) |
| Isterosi |
3 μm (0,003 mm) |
| Protezione |
IP 53 |
| Fornitore di alimentazione |
DC 5V ± 5% |
| Segnale di uscita |
TTL |
TTL |
422 |
422 |
TTL |
TTL |
422 |
422 |
Applicazioni:
Gli encoder lineari ottici EASSON, in particolare i modelli VS10 e VS20, sono strumenti versatili e affidabili adatti a una vasta gamma di applicazioni e scenari.Questi prodotti di alta qualità sono fabbricati in P.R. della Cina e sono dotati di certificazione CE, che garantisce il loro rispetto di severi standard di qualità.
Una delle caratteristiche chiave degli encoder lineari ottici EASSON è la loro idoneità a vari scenari e situazioni di applicazione del prodotto.
- Macchine utensili: le misurazioni precise fornite dai codificatori EASSON li rendono ideali per l'uso in applicazioni di macchine utensili in cui la precisione è di primaria importanza.La loro compatibilità con i sistemi di lettura digitale a scala lineare garantisce un'integrazione fluida.
- Automazione industriale: gli encoder EASSON sono adatti per l'impiego nei sistemi di automazione industriale, fornendo un feedback preciso per i compiti di controllo del movimento e di posizionamento.
- Metrologia e controllo qualità: con risoluzioni di visualizzazione comprese tra 0,1 μm e 5 μm,gli encoder EASSON sono perfetti per applicazioni di metrologia e controllo qualità in cui sono essenziali misure precise.
Questi codificatori sono progettati per il montaggio lineare e funzionano a una tensione di DC5V.rendendoli adatti all'uso in diverse condizioni ambientali.
Ogni EASSON Optical Linear Encoder viene fornito con una quantità minima di ordine di 1 ed è confezionato in modo sicuro in una cartoncina per una consegna sicura.Gli ordini sono in genere spediti entro tre o cinque giorni, garantendo una pronta disponibilità.
Per quanto riguarda i termini di pagamento, EASSON richiede il 100% T/T prima della spedizione.
Con una capacità di approvvigionamento di 1000 pezzi al mese, EASSON garantisce che i clienti possano facilmente procurarsi questi codificatori ad alte prestazioni per le loro applicazioni.Codificatore lineare in vetro, e Glass Scale Linear Encoder evidenziano la precisione e la qualità che questi prodotti apportano al tavolo.
Supporto e servizi:
Supporto tecnico del prodotto e servizi per codificatori lineari ottici:
- Assistenza all'installazione
- Guida alla risoluzione dei problemi
- Servizi di riparazione e manutenzione
- Aggiornamenti software e firmware
- Formazione e documentazione tecnica
